碟管式DTRO膜：结构与工作原理全面解析

点击次数：6 更新时间：2026/5/29 11:53:42

　　在工业废水排放、垃圾渗滤液处理等高难度污水治理领域，碟管式DTRO膜凭借耐污染性、耐高压特性，成为破解高浓度污水治理难题的核心技术。它突破传统膜技术的局限，以独特结构与高效分离能力，为复杂水质处理提供稳定可靠的解决方案，下面从结构与原理两方面深入解析。

　　一、核心结构：模块化设计筑牢抗污染根基

　　碟管式DTRO膜组件采用精密的模块化装配结构，核心部件协同配合，从源头规避传统膜组件易堵塞、难维护的痛点，核心构成如下：

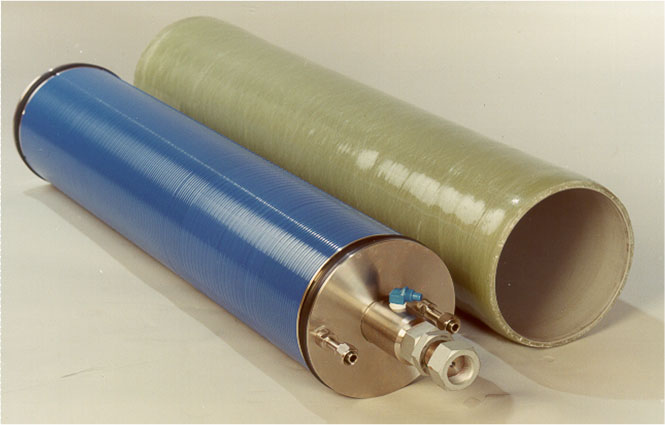

　　1. 核心过滤单元：组件以RO膜片和导流盘为核心，二者交替叠放，通过中心拉杆串联，再置入耐压外壳中形成完整膜柱。这种设计让膜片与导流盘的装配更规整，既保障过滤效率，又为后续维护提供便利。

　　2. 关键辅助部件：导流盘表面设有凸点支撑结构，能在过滤过程中让料液形成湍流，大幅减少膜表面结垢、污染及浓差极化现象；O型橡胶垫圈安装在导流盘两面的凹槽内，与中心拉杆配合，精准隔离浓缩液与透过液，防止混合泄漏。

　　3. 固定与承压组件：中心拉杆和端板承担固定作用，将叠放的膜片与导流盘牢牢锁紧；耐压套管为膜柱提供承压保护，可适配75bar、150bar、200bar等不同压力等级，满足高浓度污水浓缩需求。

　　4. 标准化优势：整个组件采用标准化设计，支持单支膜独立更换，膜组件可多次化学清洗，维护时打开组件即可检查、更换任意膜片和导流盘，甚至允许少装部分部件仍维持运行，现场即可完成维护，大幅降低运维成本。

　　二、工作原理：压力驱动下的高效分离闭环

　　碟管式DTRO膜以反渗透技术为核心，通过压力驱动实现水分子与污染物的精准分离，结合独特流道设计，形成高效稳定的分离流程，具体原理如下：

　　1. 料液进料与流道引导：高压泵将预处理后的料液送入膜柱，料液先通过膜堆与外壳的间隙，再经导流通道进入底部导流盘。开放式流道设计让料液流动更顺畅，有效避免物理堵塞，即便进水SDI值高达20，仍能稳定运行。

　　2. 切向流过滤与分离：料液以短距离快速流经过滤膜后，180°逆转至另一膜面，再流入下一个过滤膜片，在膜表面形成由导流盘圆周到圆心、再到圆周的切向流过滤模式。这种流动方式让污染物不易附着在膜表面，同时，水分子在压力作用下透过膜孔，形成透过液；溶解性固体、大分子有机物、胶体、氨氮等污染物被膜截留，形成浓缩液。

　　3. 产物收集与排出：透过液通过中心收集管持续排出，进入后续处理环节；浓缩液则从进料端法兰处流出，部分经循环泵回流至膜组件再次浓缩，提升系统回收率，系统回收率可达60%-80%，部分工况下通过高压配置，浓缩液含固量可达30%以上。

　　4. 污染防控与运行保障：导流盘上的O型密封圈严格隔离浓缩液与透过液，防止交叉污染；湍流状态的料液持续冲刷膜表面，减少污染物沉积，延长膜的使用寿命，实践表明，即便处理渗滤液原液，膜片寿命也可达3年以上。

　　三、总结

　　碟管式DTRO膜以独特的碟管式结构为支撑，通过压力驱动下的精准分离原理，既解决了传统膜技术易堵塞、难维护的痛点，又能高效处理高浓度、高污染污水。从模块化的组件设计到高效的分离流程，每一处细节都围绕抗污染、高稳定性打造，使其在垃圾渗滤液、工业高盐废水等复杂水质处理中，成为不可替代的核心技术，为环保治理和水资源循环利用提供了坚实保障。
